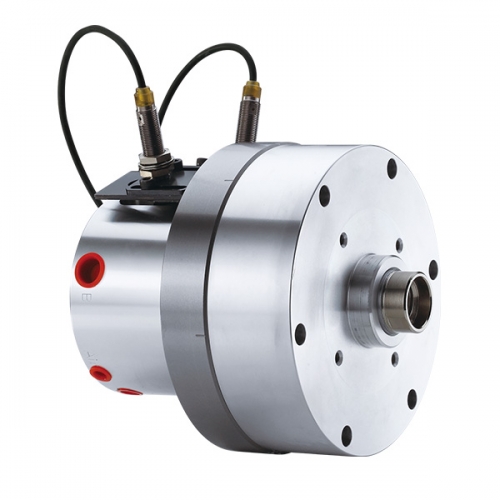

RE-A Non-Thru-Hole Rotating Air Cylinder

精短整合型注氣迴轉油壓缸(一)

高速輕量型

高速，輕量整合型注氣迴轉油壓缸，可經由後端供給空氣。
內建逆止閥自鎖機構，洩壓閥及行程控制近接開關。
安裝時可由後端鎖固之。

洩油孔配管務必單獨接回油壓槽，以避免產生背壓。
使用時，請混入微量的油霧。
注氣孔無氣體通過時，請勿運轉。

詢價

型錄下載

規格
尺寸
下載

型號	活塞面積-押側 cm²	活塞面積-拉側 cm²	行程 (mm)	最高迴轉數 min^-1(r.p.m.)	最高使用壓力 MPa(kgf/cm²)	注氣部最高使用壓力 MPa (kgf/cm²)	I kg‧m²	重量 (kg)
RE-A110	91.2	87.9	20	6000	4.0(40)	0.8(8)	0.02	6.9
RE-A120	109.3	106	21	6000	4.0(40)	0.8(8)	0.02	8.8
RE-A130	128.9	123.1	30	6000	4.0(40)	0.8(8)	0.03	9.1

* 保留規格修改的權利

型號	A	B	C(h7)	D	E	F	G max.	G min.	H	J	K	L	L1	M(H8)	N
RE-A110	110	20	145	128	42	29	60	40	66	146	M20x2.5	6~M8x70	12	22	38
RE-A120	120	21	168	145	42	29	60	39	69.5	148	M20x2.5	6~M10x75	17	22	38
RE-A130	130	30	168	150	50	33	60	30	79.5	158	M24x3.0	6~M10x85	17	27	43

Model	2D pdf	2D dwg	3D step
RE-A110
RE-A120
RE-A130
RE-A150
RE-A200K
RE-A200L
RE-A250

產品應用

中實迴轉油壓缸附線性定位系統機構
